ZZH-201型車輛載重傳感器，采用獨特設計結構，整體采用壓電電容式測量原理。傳感器安裝在車斗的正下方的車架(車盤下方支撐架)上，位置靠近車橋(兩側車輪的連接橋)的中間部位，這樣可以盡量避免道路不平對測量產生的影響。傳感器安裝支架固定到車架上，不銹鋼拉繩固定到傳感器正下方的車橋上，拉繩保持垂直狀態,不宜彎曲周圍沒有障礙物。

車架是車輛的大架，車橋是兩輪之間的連接軸位于車輛弓子板的上部和下部,如下所示:

一、傳感器各個部分的作用:

1、防水接頭:紅色線為正電源(5V),黑色線為搭鐵線,白色信號輸入（RX），黃色信號輸出（TX），詳情請參照說明書。

2、耐高溫硅膠護套:保護傳感器軟線連接部分，防水防塵，將車斗下降的位移量準確傳送給傳感器，不銹鋼軟線上套有拉簧，拉簧在車輛靜止下來不受力，對傳感器起到保護作用，防止車輛顛簸對傳感器造成損壞。

3、傳感器主體：安裝注意保持垂直向上，鋼絲軟線在傳感器的正下方，整體采用金屬外殼，結實耐用，降低故障率。

二、傳感器安裝注意事項

1、傳感器主體保持垂直向上，用專用安裝支架固定到車架上，防水接頭輸出線要水平向上，用扎帶固定好，防止脫落,勿與車輛活動部件接觸。

2、在空車時安裝傳感器，調節拉繩到合適的長度，然后用鉗子夾緊鋼絲繩鎖扣。

拉繩長度的調節方式：鋼絲拉繩不宜彎曲，保持自然垂直狀態，鋼絲扣夾緊后，傳感器輸出線有30-40mm的活動距離，不應拉緊（拉簧是起到保護作用，在安裝好后應該不受力），上傳的原始AD值是3000-4000之內。安裝要在平路上進行，不宜在工地或者坡路上進行安裝。

選擇合適的安裝位置，拉繩不宜過長，要確保車斗裝卸貨上下移動時，傳感器輸出線也隨著自如活動。

傳感器主體和拉線，要跟車橋其它的部件和電線保持5cm以上的距離，防止車輛運行時上下左右晃動會碰到傳感器。

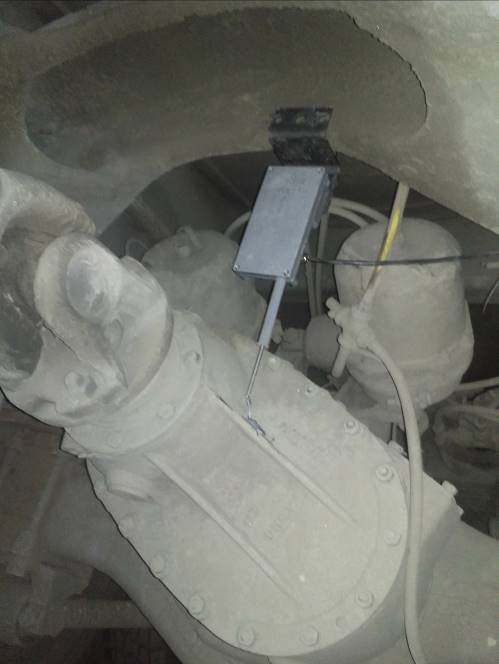

下圖是現場拉繩的一個安裝圖片

注:下圖是安裝在車輛的一側，這樣安裝簡單，但是容易受到路面不平造成的影響，如果對于測量要求比較高的場合，應該安裝到車橋居中位置的正上方，還有就是拉繩的一定要固定好，防止滑動或者移位，任何一小點活動都會影響測量精度或者測量的穩定性。

下面是現場安裝中出現的問題,需要注意傳感器本體與車輛車橋活動部件要保持一定的間距（大于5cm）：

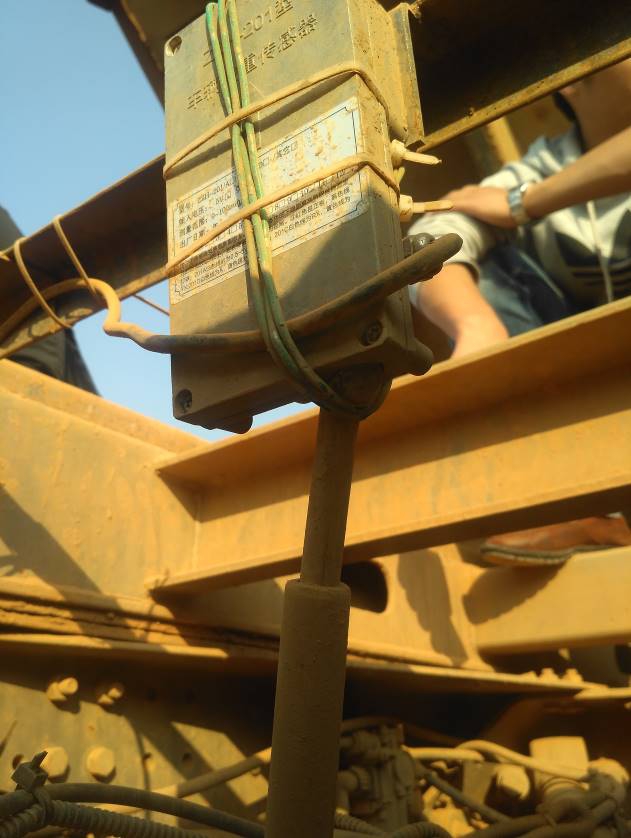

1．下圖傳感器的支架被頂彎曲變形，是因?yàn)閭鞲衅鞯牡投说牟课慌c車體的部位挨著太近，車輛運行起來，上下晃動，和傳感器相碰撞，導致傳感器支架彎曲變形，從而影響了測量效果。

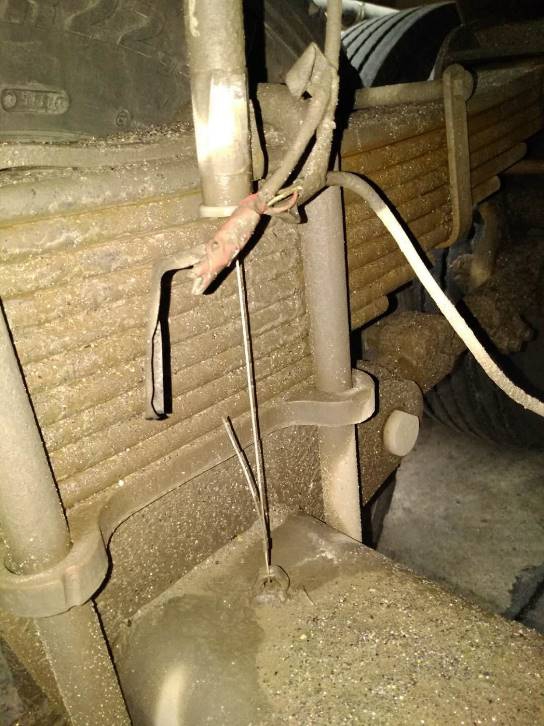

2.下圖 這個傳感器用線綁住了下面的管子，這樣會造成傳感器無法正常測量。

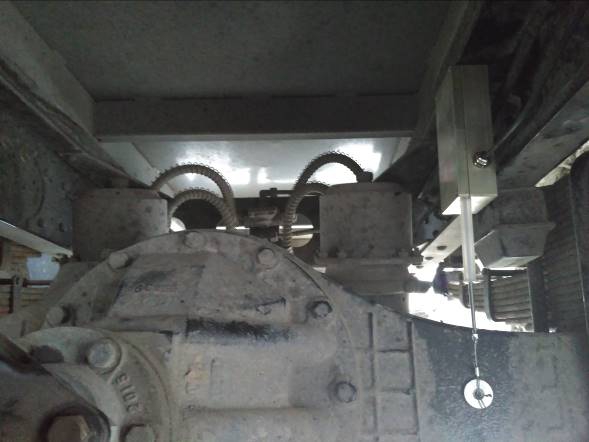

3．下圖這個的安裝位置距離下端距離太近，車輛裝滿貨遇到顛簸的路可能會碰到傳感器。空車時傳感器下端距離安裝底面要有20cm以上的距離。

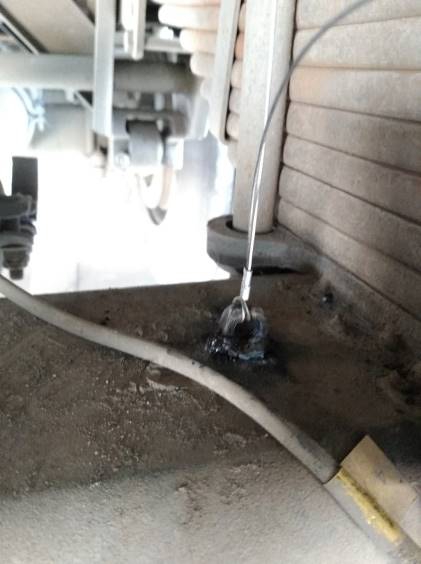

4. 下圖傳感器底端軟繩要固定牢靠，如果下面的轉動軸發熱，最好不要用強磁粘牢，因?yàn)閺?qiáng)磁遇到熱以后會退磁，時間長了容易脫落，此時最好的方法是焊接一個圓環，再將軟件固定牢靠。

5．下圖傳感器拉線固定端松動，這個會影響測量精度。

6.下圖傳感器電源輸出線接口很粗糙，長時間運行容易接觸不良或者電源短路，另外電源線沒有扎好，車輛運行起來電源線會晃動，如果掛到某個部位會扯斷電源線。

7.下圖拉繩沒有垂直，產生了角度。
